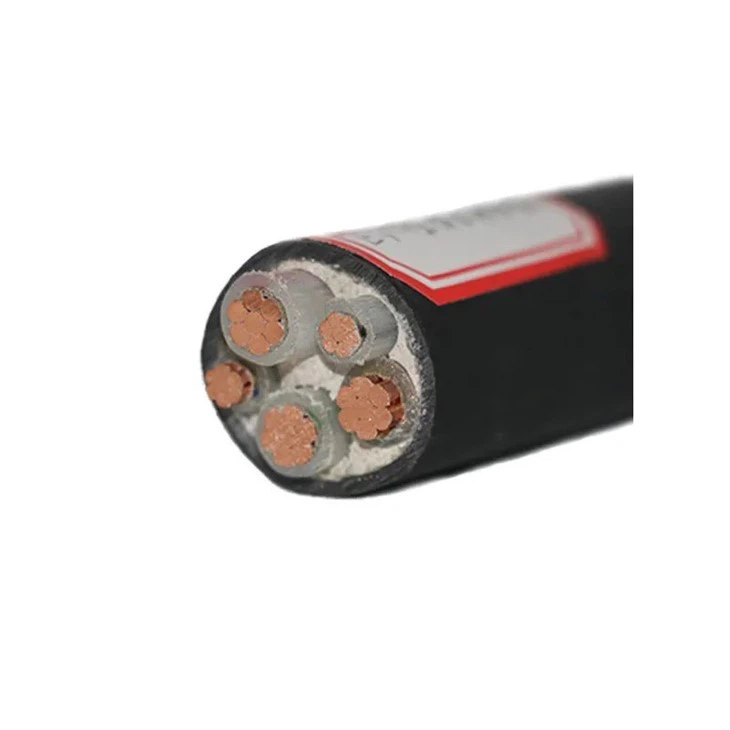

Kable pancerne wykonane są z przewodników z różnych materiałów w izolowanych metalowych tulejach, które są obrobione maszynowo w elastyczny, solidny zespół. Kabel pancerny obejmuje termoparę pancerną, opornik termiczny, grzejnik pancerny i ołów pancerny, stosowane głównie w przemyśle chemicznym, metalurgii, produkcji maszyn, wytwarzaniu energii i naukowym pomiarze temperatury w testach, transmisji sygnału i specjalnym ogrzewaniu, największa ilość to termopara pancerna.
Cechy
Wysoka trwałość
Ochrona mechaniczna: Warstwa pancerza jest zwykle wykonana z drutu stalowego lub pasa stalowego, który może skutecznie wytrzymać uderzenia zewnętrzne i ciśnienie i nadaje się do trudnych warunków konstrukcyjnych. Działanie przeciwstarzeniowe: Materiał powłoki zewnętrznej, taki jak PVC, ma dobre działanie przeciwstarzeniowe i może zachować swoje właściwości fizyczne i chemiczne bez zmian podczas długotrwałego użytkowania.
Wysokie bezpieczeństwo
Właściwości zmniejszające palność: wiele kabli-16zasilających opancerzonych{0}}mm jest wykonanych z materiałów zmniejszających palność, co może zapobiec rozprzestrzenianiu się ognia w przypadku pożaru i zyskać czas na ewakuację personelu. Wodoodporność i odporność na wilgoć: Zewnętrzna powłoka i warstwa pancerza współpracują ze sobą, dzięki czemu kabel ma dobre właściwości wodoodporne i odporne na wilgoć, dzięki czemu nadaje się do wilgotnych środowisk, takich jak bezpośrednie zakopywanie pod ziemią.
Wysoka wydajność
Niska rezystancja: Przewód wewnętrzny jest zwykle wykonany z miedzi o wysokiej czystości i niskiej rezystywności, co może zmniejszyć straty podczas przenoszenia mocy. Na przykład rezystywność miedzi o wysokiej czystości może wynosić zaledwie 0.01724Ω·mm²/m. Wysoka obciążalność prądowa: Ze względu na duży przekrój poprzeczny kabla (16 mm²), może on przenosić duży prąd, aby zaspokoić potrzeby zasilania urządzeń dużej mocy.
Budowa
Materiał izolacyjny
Jako materiał izolacyjny stosuje się zwykle PVC lub XLPE (polietylen usieciowany), który ma dobre właściwości elektryczne i odporność na wysoką temperaturę.
Materiał osłony
Płaszcz zewnętrzny jest zwykle wykonany z materiału PVC, który nie tylko ma dobre właściwości ochrony mechanicznej, ale także skutecznie zapobiega erozji pod wpływem wilgoci i środków chemicznych.
Materiał przewodnika
Wewnętrzny przewodnik składa się zwykle z gołego drutu miedzianego, który jest doskonałym materiałem przewodzącym i może zapewnić efektywną transmisję prądu.
Warstwa zbroi
Warstwa pancerza jest zwykle wykonana z drutu stalowego lub pasa stalowego, co zapewnia dodatkową ochronę fizyczną kabla, umożliwiając mu wytrzymanie większych sił zewnętrznych i ciśnień, i nadaje się do stosowania w trudnych warunkach, takich jak bezpośrednie zakopywanie pod ziemią.
Często zadawane pytania
Ile amperów może wytrzymać kabel pancerny 16 mm?
Kabel SWA o wymiarach 16 mm x 3 żyły na metr – kabel pancerny SWA o natężeniu 94 A, przeznaczony do przesyłania energii elektrycznej do szeregu zastosowań i urządzeń. Zwykle kabel ten zasila duże przybudówki, warsztaty, szopy itp. Jego natężenie znamionowe wynosi 94 A, więc idealnie nadaje się do zasilania na większe odległości.
Jaka jest różnica między kablem pancernym a kablem SWA?
W kablach SWA zastosowano zbroję z drutu stalowego, dzięki czemu są one bardziej odpowiednie do zastosowań wymagających wysokiej ochrony mechanicznej. Z drugiej strony w kablach AWA zastosowano zbroję z drutu aluminiowego, dzięki czemu są lżejsze i stanowią preferowany wybór w instalacjach, w których liczy się ciężar, takich jak dystrybucja mocy w warunkach przemysłowych.
Jaka jest maksymalna obciążalność prądowa kabla zbrojonego 2,5 mm?
Maksymalna obciążalność prądowa kabla zbrojonego o przekroju 2,5 mm² może się różnić w zależności od konkretnego typu kabla, materiału izolacyjnego i warunków instalacji. Jednakże, do celów ogólnych, typowy maksymalny prąd znamionowy jednożyłowego przewodu miedzianego o przekroju 2,5 mm² z izolacją PVC w normalnych warunkach (np. bezpośrednio przypięty, w temperaturze otoczenia 30 stopni) wynosi około 27 do 32 amperów (A).
Jakiego rozmiaru przerywacz potrzebuję do kabla 16 mm?
Co najmniej 64 do 72 A w trybie ciągłym w kablu miedzianym o przekroju 16 mm. Uwaga: przepisy budowlane mogą określać wyłącznik 60 A dla tego rozmiaru. Dla pewności należy sprawdzić lokalne przepisy budowlane, zwłaszcza gdy konstrukcja ta może służyć społeczeństwu.
Jak głęboki powinien być kabel zbrojony?
W celu uzyskania najlepszych praktyk zaleca się zazwyczaj minimalną głębokość montażu pod ziemią wynoszącą 450 mm. Zwiększa się ona do 600 mm w lokalizacjach, w których istnieje większe ryzyko potencjalnych zakłóceń.
Czy możesz zostawić kabel pancerny nad ziemią?
Oczywiście, że możesz, ale powodem określenia dodatkowego kosztu kabla pancernego jest ochrona go przed uszkodzeniami, gdy jest prowadzony pod ziemią poza zasięgiem wzroku i może zostać uderzony łopatą. Z tego samego powodu tuż pod powierzchnią należy umieścić taśmę ostrzegawczą, aby wskazać, że kabel pancerny jest zakopany głębiej.
Czy kabel pancerny wymaga osłony?
Kabel opancerzony nie wymaga koniecznie kanału kablowego do instalacji, ponieważ pancerz zapewnia ochronę mechaniczną i może wytrzymać trudniejsze warunki w porównaniu z kablem nieopancerzonym. Jednakże w niektórych szczególnych sytuacjach, np. podczas prowadzenia kabla przez obszary o wysokim poziomie zakłóceń elektromagnetycznych, ekstremalnych temperaturach lub tam, gdzie może być narażony na działanie środków chemicznych, nadal mogą być wskazane dodatkowe środki ochronne, takie jak kanał kablowy. Kanał kablowy może zapewnić dodatkową warstwę bezpieczeństwa i zgodności z określonymi przepisami budowlanymi lub normami elektrycznymi.
Czy konieczne jest uziemienie obu końców kabla zbrojonego?
Jako minimalne wymaganie, kabel będzie uziemiony co najmniej na jednym z dwóch końców, co oznacza, że w przypadku uszkodzenia lub zwarcia zostanie osiągnięte najbardziej bezpośrednie połączenie z ziemią.
Czy możesz umieścić złącze w kablu pancernym?
Złącza kablowe pancerne służą przede wszystkim do łączenia ze sobą dwóch oddzielnych części lub odcinków kabla. przy użyciu dwuskładnikowej żywicy polietylenowej. Sama żywica znajduje się w szczelnie zamkniętej saszetce z zatrzaskową pokrywką otworu wejściowego/wlewowego.
Czy kabel pancerny można położyć bezpośrednio w ziemi?
Kable pancerne Teck 90 lub Teck Style są używane w zastosowaniach przemysłowych i komercyjnych, gdzie środowisko wymaga dodatkowej ochrony i trwałości. Kable te można bezpośrednio zakopać w ziemi i zainstalować w kanale kablowym.
